Ouyue الیکٹرک کی نئی XL-21 پاور ڈسٹری بیوشن کیبنٹ لانچ کر دی گئی ہے، اور پہلی کھیپ جنوبی کوریا کے لیے مقدر ہے۔

I. اوپری اور نچلی ساخت کو تقسیم کریں۔

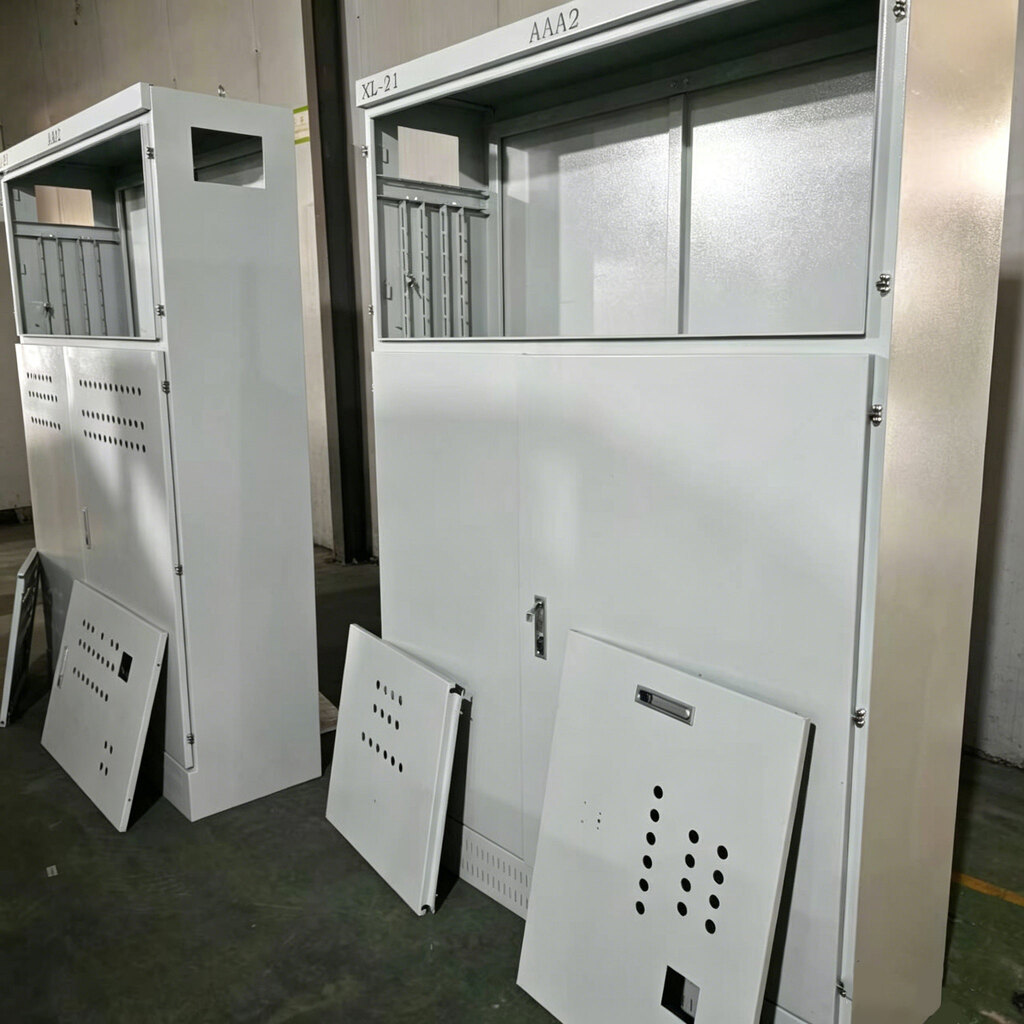

پہلی حقیقی تصویر XL-21 پاور ڈسٹری بیوشن کیبنٹ کی مجموعی شکل کو ظاہر کرتی ہے۔ کابینہ ایک تقسیم اوپری اور نچلے ڈھانچے کے ڈیزائن کو اپناتی ہے، واضح طور پر فعال علاقوں کو دو آزاد خالی جگہوں، اوپری اور نیچے میں تقسیم کرتی ہے۔

اوپری حصہ: آلے کے مشاہدے کی کھڑکی کا علاقہ

ایمیٹرز، وولٹ میٹرز، انڈیکیٹر لائٹس، چینج اوور سوئچز اور میٹرنگ اور ڈسپلے کے دیگر اجزاء کو ترتیب دینے کے لیے کیبنٹ کے اوپری حصے پر کھڑکی کی ایک شفاف تنصیب کی پوزیشن محفوظ ہے۔ آپریشن اور دیکھ بھال کے اہلکاروں کو کابینہ کا دروازہ کھولنے کی ضرورت نہیں ہے۔ وہ برقی پیرامیٹرز کو پڑھ سکتے ہیں اور ونڈو کے ذریعے حقیقی وقت میں آپریٹنگ سٹیٹس کا تعین کر سکتے ہیں، جس سے روزانہ معائنہ اور غلطی کا پتہ لگانے میں کارکردگی بہت بہتر ہوتی ہے۔ کابینہ کا اوپری حصہ شناختی پوزیشنوں کے لیے مخصوص ہے، جسے صارفین کی ضروریات کے مطابق سرکٹ نمبرز، آلات کے نام کی تختیاں یا حفاظتی وارننگ لیبلز کے ساتھ چسپاں کیا جا سکتا ہے۔

نچلا حصہ: مین سوئچ آپریشن ٹوکری

کابینہ کے نچلے حصے میں مین سوئچ آپریشن ٹوکری ایک آزاد دروازے کے تالے سے لیس ہے۔ کابینہ کے دروازے کی سطح گرمی کی کھپت کے گول سوراخوں کے متعدد سیٹوں سے لیس ہے، جو کیبنٹ کے پچھلے حصے پر ایک ہی تصریح کی حرارت کی کھپت والی بیک پلیٹ کے ساتھ سامنے اور پیچھے کنویکشن ایئر چینلز بناتے ہیں۔ وینٹیلیشن اور گرمی کی کھپت کو یقینی بنانے کے دوران، گول سوراخوں کے قطر کو دھول کی روک تھام اور گرمی کی کھپت کے درمیان توازن کے نقطہ پر کنٹرول کیا جاتا ہے، دھول کے اندراج کو کم کرتا ہے۔ گودام کا دروازہ ایک وقف شدہ مکینیکل لاک سے لیس ہے تاکہ غیر مجاز اہلکاروں کو اسے غلط کام کرنے سے روکا جا سکے اور صنعتی مقامات کے برقی حفاظتی انتظام کی ضروریات کو پورا کیا جا سکے۔

II اندرونی ایڈجسٹ ایبل انسٹالیشن سسٹم: کابینہ کا ایک سیٹ متعدد پاور ڈسٹری بیوشن اسکیموں کے ساتھ مطابقت رکھتا ہے۔

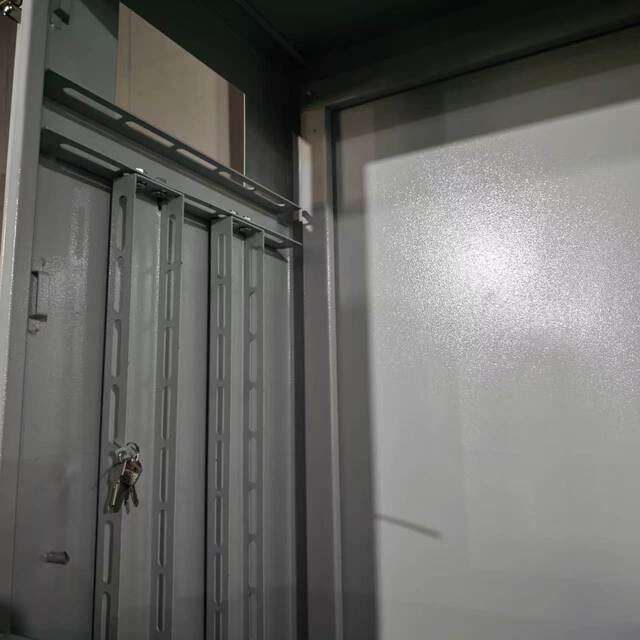

دوسری حقیقی تصویر XL-21 پاور ڈسٹری بیوشن کیبنٹ کی اندرونی ساختی تفصیلات پر مرکوز ہے، جو اس پروڈکٹ کی سب سے بنیادی ڈیزائن کی خصوصیت کو ظاہر کرتی ہے - مکمل طور پر ایڈجسٹ انسٹالیشن سسٹم۔

سایڈست تنصیب کالم کے متعدد سیٹ پہلے سے انسٹال کریں۔

کابینہ کا اندرونی حصہ ایک سے زیادہ طولانی تنصیب کے کالموں کے ساتھ پہلے سے نصب ہے، ہر ایک میں لمبے سوراخ ہیں۔ انسٹالیشن گائیڈ ریلز اور انسٹالیشن پلیٹوں کو کالموں کے ساتھ اوپر اور نیچے کی اونچائی میں آزادانہ طور پر ایڈجسٹ کیا جا سکتا ہے۔ اس کا مطلب یہ ہے کہ ایک ہی کیبنٹ کو اصل پاور ڈسٹری بیوشن پلان کے مطابق مولڈ کیس سرکٹ بریکرز، AC کانٹیکٹرز، تھرمل ریلے اور کاپر بس بارز کی مختلف خصوصیات میں لچکدار طریقے سے ڈھالا جا سکتا ہے۔ چاہے یہ 200A ہو یا 630A مین سوئچ، اور چاہے یہ ملٹی لوپ ہو یا چند لوپ کنفیگریشن، انسٹالیشن پوزیشنز کو کابینہ کو تبدیل کرنے کی ضرورت کے بغیر ترتیب دیا جا سکتا ہے۔

گودام کے کمپارٹمنٹ خود مختار ہیں، اور مضبوط اور کمزور بجلی کو الگ کر دیا گیا ہے۔

مضبوط اور کمزور بجلی کے لیے الگ الگ وائرنگ حاصل کرنے کے لیے انسٹرومنٹ ایریا اور مین سوئچ کے ڈبے کو دھاتی پارٹیشنز سے الگ کیا جاتا ہے۔ اس ڈیزائن کے دو اہم معنی ہیں: اول، مین سرکٹ میں بڑے کرنٹ سے پیدا ہونے والی برقی مقناطیسی مداخلت کو نچلے ڈبے میں الگ تھلگ کر دیا جاتا ہے اور یہ اوپری ڈبے میں آلات اور سگنل لائنوں کی پیمائش کی درستگی کو متاثر نہیں کرے گا۔ دوم، مین سوئچ کا معائنہ کرتے وقت، اوپری آلے کے سرکٹ کو الگ تھلگ رکھیں تاکہ حادثاتی چھونے کے خطرے کو کم کیا جا سکے۔ پارٹیشن بورڈ تار روٹنگ کے سوراخوں کو محفوظ رکھتا ہے، اور موصلیت کی تہہ کو کاٹنے سے روکنے کے لیے کیبل کے گزرنے والے مقامات پر ربڑ کے حفاظتی سوراخ فراہم کیے جاتے ہیں۔

III کولڈ رولڈ اسٹیل پلیٹ + الیکٹرو اسٹیٹک پاؤڈر کوٹنگ: اندرونی بجلی کی تقسیم کے لیے طویل مدتی تحفظ فراہم کرتا ہے

XL-21 پاور ڈسٹری بیوشن کیبنٹ اعلیٰ معیار کے کولڈ رولڈ اسٹیل سے بنائی گئی ہے، جو مربوط لیزر کٹنگ اور CNC موڑنے کے ذریعے بنتی ہے، جس کے کونوں کو بولٹ کنکشن کا استعمال کرتے ہوئے جمع کیا جاتا ہے۔ مکمل طور پر ویلڈڈ ڈھانچے کے مقابلے میں، بولڈ اسمبلی ساختی سالمیت کو یقینی بناتی ہے جبکہ اندرونی اجزاء کو جدا کرنے، دیکھ بھال، اور بدلنے یا اپ گریڈ کرنے کے لیے زیادہ سہولت فراہم کرتی ہے۔

کابینہ کی سطح کو الیکٹرو اسٹیٹک پاؤڈر کوٹنگ کے ساتھ علاج کیا جاتا ہے، جس میں ایک دھندلا سرمئی سفید ختم ہوتا ہے۔ روایتی پینٹ اسپرے کے مقابلے میں، الیکٹرو اسٹیٹک پاؤڈر کوٹنگ مضبوط چپکنے والی اور اثر اور سنکنرن کے خلاف اعلیٰ مزاحمت فراہم کرتی ہے۔ اندرونی صنعتی ماحول میں — جیسے کہ ورکشاپس، کارخانے، اور سب اسٹیشن — یہ طویل مدتی استعمال میں بغیر چپکنے یا زنگ لگنے کے پائیدار رہتا ہے۔ دھندلا سرمئی سفید کوٹنگ ایک صاف، جدید جمالیاتی فراہم کرتی ہے جو مختلف صنعتی ترتیبات میں تقسیم کمروں کے معیاری ڈیزائن کی تکمیل کرتی ہے۔

ہر کیبنٹ معیاری طور پر ایک پچھلی پینل سے لیس ہوتی ہے جس میں وینٹیلیشن ہولز ہوتے ہیں، جو دروازے پر موجود سرکلر وینٹیلیشن ہولز کے ساتھ منسلک ہوتے ہیں تاکہ قدرتی ہوا کی نقل و حمل کا چینل بنایا جا سکے۔ دروازے کو ایک وقف شدہ مکینیکل لاک کے ساتھ نصب کیا گیا ہے، اور چابیاں مرکزی طور پر اس بات کو یقینی بنانے کے لیے منظم کی جاتی ہیں کہ صرف مجاز الیکٹریشن ہی مین سوئچ کے ڈبے تک رسائی حاصل کر سکتے ہیں، غیر مجاز اندراج کو روکتے ہوئے

چہارم جنوبی کوریا کو برآمد کریں: بیرون ملک صنعتی بجلی کی تقسیم کے معیارات کے ساتھ ہم آہنگ

XL-21 پاور ڈسٹری بیوشن کیبنٹ کے اس بیچ کو کورین کلائنٹ کے لیے اپنی مرضی کے مطابق بنایا گیا ہے، جس میں وولٹیج کی سطح کی موافقت، بس بار کی تفصیلات کا انتخاب، اور کیبنٹ کے طول و عرض کو کسٹمر کی تکنیکی ضروریات کے مطابق ایڈجسٹ کیا گیا ہے۔ جنوبی کوریا کی صنعتی پاور ڈسٹری بیوشن مارکیٹ آلات پر دو اہم مطالبات رکھتی ہے: پہلا، معیاری ہائی وولٹیج اور کم وولٹیج زون کی تنہائی؛ دوسرا، اندرونی کابینہ کی تنصیب میں مطابقت—فیکٹری پروڈکشن لائنوں کو اکثر بدلتے ہوئے پیداواری کاموں کی بنیاد پر پاور سرکٹ کنفیگریشنز میں ایڈجسٹمنٹ کی ضرورت ہوتی ہے، اور ایک ایڈجسٹ ماؤنٹنگ سسٹم اس لچکدار ضرورت کو عین مطابق پورا کرتا ہے۔

چین سے جنوبی کوریا تک سمندری مال برداری کا راستہ مختصر ہے اور کسٹم کلیئرنس انتہائی موثر ہے۔ Ouyue الیکٹرک کوریائی مارکیٹ کے لیے تیار کردہ معیاری برآمدی پیکیجنگ فراہم کرتا ہے: اپنی مرضی کے مطابق ببل فلم کشننگ لائنرز کے ساتھ فومیگیٹڈ لکڑی کے کریٹس، اور کیبینٹ اور لوازمات کے لیے علیحدہ کمپارٹمنٹس تاکہ سمندری ترسیل اور اندرون ملک نقل و حمل دونوں کے دوران مصنوعات کی حفاظت کو یقینی بنایا جاسکے۔

V. XL-21 سے شروع ہونے والے اپنے پاور ڈسٹری بیوشن حل کو حسب ضرورت بنائیں

دیXL-21 پاور ڈسٹری بیوشن کیبنٹصنعتی بجلی کی تقسیم کے شعبے میں Ouyue الیکٹرک کی تازہ ترین کامیابی ہے۔ ایڈجسٹ ایبل انسٹالیشن سسٹم سے لے کر سپلٹ گودام کے ڈھانچے تک، کولڈ رولڈ اسٹیل پلیٹ پاؤڈر کوٹنگ کے عمل سے لے کر بولٹ اسمبلی اور دیکھ بھال کی سہولت تک، ہر ڈیزائن اصل استعمال کے منظرناموں پر مبنی ہے۔

پروڈکٹ ڈرائنگ کی تصدیق ہونے کے بعد تیار شدہ مصنوعات کو تیار کرنے میں صرف 7 دن لگتے ہیں۔ چاہے آپ کو معیاری ترتیب کی ضرورت ہو یا پروجیکٹ ڈرائنگ کے مطابق گہرائی سے حسب ضرورت، ہم آپ کو اپنی تکنیکی ضروریات بھیجنے کے لیے خوش آمدید کہتے ہیں۔ ہم آپ کو حل کی تجاویز اور نمونہ شیڈولنگ فراہم کریں گے۔
