Ouyue الیکٹرک نے ایک ڈبل پرت سے الگ شدہ دھاتی ڈسٹری بیوشن باکس شیل کا آغاز کیا ہے: الگ الگ مضبوط اور کمزور کرنٹ زونز اور پہلے سے نصب شدہ سٹڈز کے ساتھ، یہ مکمل سیٹ کے لیے اسمبلی کا وقت کم کرتا ہے۔

I. بڑے پیمانے پر پروڈکشن اصلی شوٹنگ: معیاری الماریوں کو قطار میں کھڑا کیا جاتا ہے اور پروڈکشن لائن سے باہر آتے ہیں، بیچ کی ترسیل کی صلاحیت کو بدیہی طور پر پیش کرتے ہیں

پہلی حقیقی تصویر میں ورکشاپ کے اسمبلی ایریا میں ایک دوسرے کے ساتھ ساتھ رکھے ہوئے ڈبل پرت سے علیحدہ دھاتی ڈسٹری بیوشن باکس کے شیلوں کی ایک قطار کا منظر لیا گیا۔ کیبنٹ باڈی نے ابھی تک دروازے کا پینل نصب نہیں کیا ہے، لیکن باکس باڈی کے شیٹ میٹل کے عمل کی تفصیلات خود پوری طرح سے سامنے آ گئی ہیں - فریم کے کنارے اور کونے باقاعدہ ہیں، موڑنے والے کنارے کی لکیریں صاف ہیں، اور ویلڈز بغیر گڑھے کے ہموار ہیں۔

کابینہ کی مرکزی باڈی اعلیٰ معیار کی کولڈ رولڈ اسٹیل پلیٹ سے بنی ہے، جو لیزر کٹنگ اور سی این سی کو ایک ٹکڑے میں موڑنے سے بنتی ہے۔ مضبوط بوجھ برداشت کرنے اور اثر مزاحمت کی صلاحیتوں کے ساتھ باکس کے فریم کو گاڑھا اور مضبوط کیا گیا ہے۔ زنگ کو ہٹانے اور اعلی درجہ حرارت والے الیکٹرو سٹیٹک ایپوکسی پاؤڈر کوٹنگ کے علاج کے لیے سطح پر فاسفیٹنگ کی گئی ہے۔ کوٹنگ دھندلا ہاتھی دانت سفید ہے، ایک یکساں اور ہموار پینٹ کی سطح کے ساتھ۔

 اس میں زنگ سے بچاؤ، سنکنرن مزاحمت، خروںچ کے خلاف مزاحمت، اور پیلے پن کا خطرہ نہیں ہے، جو اسے خشک اندرونی ماحول میں طویل مدتی استعمال کے لیے موزوں بناتا ہے۔ سفید پاؤڈر لیپت ظاہری شکل سادہ اور جدید ہے، اور یہ فیکٹریوں، عمارتوں کی تقسیم کے کمرے، لیبارٹریز وغیرہ کے اندرونی سجاوٹ کے ماحول کے ساتھ انتہائی مربوط ہے۔

پروسیسنگ لنک	پروسیسنگ کا طریقہ	فنکشن
بنیادی مواد	اعلی معیار کی کولڈ رولڈ اسٹیل پلیٹ، جو ایک ٹکڑے میں CNC موڑنے سے بنتی ہے۔	اعلی طاقت، اخترتی کا شکار نہیں، اور فریم کو گاڑھا اور مضبوط کیا جاتا ہے۔
ویلڈنگ	صحت سے متعلق جگہ ویلڈنگ، ویلڈ سیون زمین ہموار کے ساتھ	سیلنگ فاؤنڈیشن اچھی ہے، جس میں کوئی گڑ یا تیز کنارہ نہیں ہے۔
پری ٹریٹمنٹ	زنگ ہٹانے کے لیے فاسفٹنگ	پاؤڈر کوٹنگز کے چپکنے کو بہتر بنائیں اور زنگ سے بچاؤ کی بنیاد فراہم کریں۔
کوٹنگ	اعلی درجہ حرارت الیکٹرو اسٹاٹک ایپوکسی پاؤڈر کوٹنگ، دھندلا ہاتھی دانت سفید	اینٹی زنگ، اینٹی سنکنرن، سکریچ مزاحم اور پیلا ہونے کا خطرہ نہیں ہے۔

II اندرونی ساخت کی تفصیلی وضاحت: انٹیگریٹڈ پارٹیشن پارٹیشن + پہلے سے انسٹال شدہ اسٹڈز، شیٹ میٹل کی سطح سے مکمل سیٹ اسمبلی کو آسان بناتے ہوئے

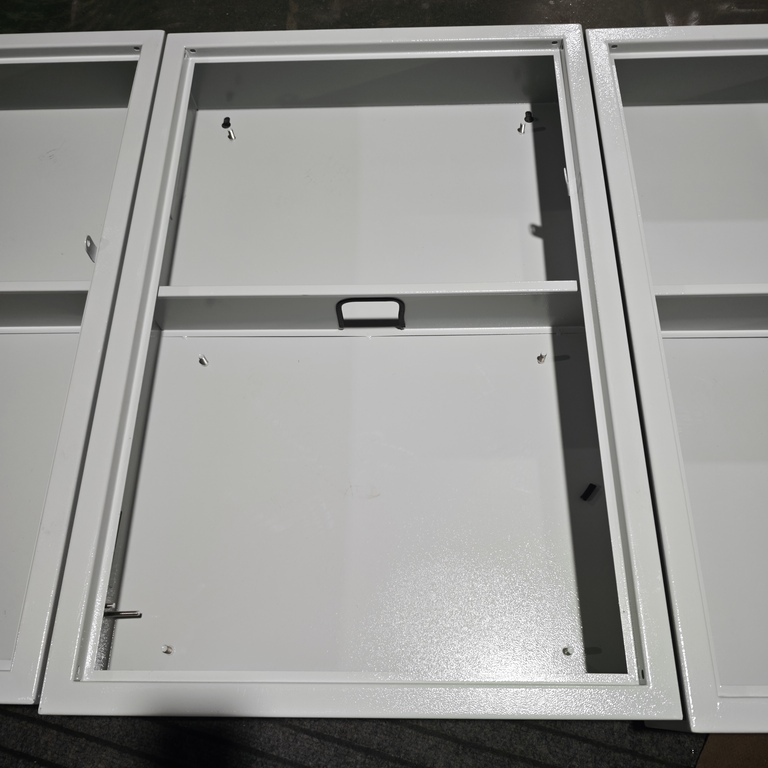

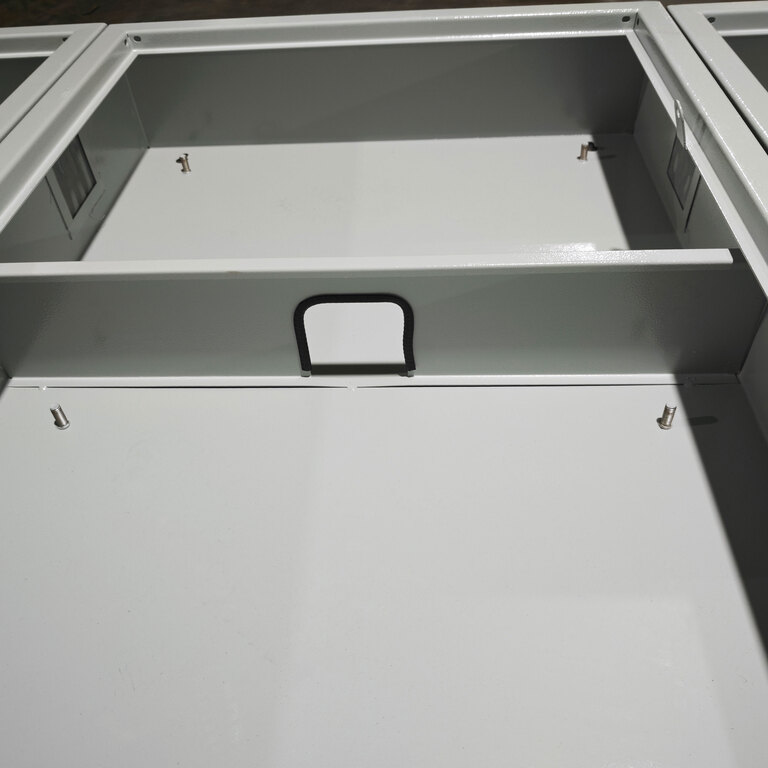

دوسری حقیقی تصویر کابینہ کے اندرونی ڈھانچے کو کھولتی ہے، واضح طور پر اس پروڈکٹ کے بنیادی ڈیزائن کو پیش کرتی ہے - ڈبل لیئر پارٹیشن اور پہلے سے نصب شدہ سٹڈ سسٹم۔

انٹیگریٹڈ میٹل پارٹیشن بورڈ: مضبوط اور کمزور بجلی کو الگ کیا گیا ہے، اور وائرنگ صاف ہے۔

ایک مربوط دھاتی پارٹیشن پلیٹ کو باکس کے اندر افقی طور پر نصب کیا جاتا ہے، جو اندرونی گہا کو اوپر اور نیچے دو آزاد تنصیب کے حصوں میں تقسیم کرتا ہے۔ پارٹیشن کو ویلڈیڈ اور باکس کے فریم پر لگایا گیا ہے، جس میں اعلی طاقت، موڑنے کے خلاف مزاحمت، اور بھاری برقی اجزاء کو سہارا دینے کی صلاحیت موجود ہے۔ اس ڈھانچے کی بنیادی قدر مضبوط اور کمزور بجلی کی علیحدگی یا اجزاء کی درجہ بندی کی ترتیب کو حاصل کرنے میں مضمر ہے:

اوپری ٹوکری:اس کا استعمال کنٹرول اور سگنل کے اجزاء جیسے آلات، اشارے کی روشنی، PLC ماڈیولز، ٹرمینل بلاکس وغیرہ کو انسٹال کرنے کے لیے کیا جا سکتا ہے۔

زیریں ٹوکری:اس کا استعمال مین سرکٹ پاور پرزوں جیسے سرکٹ بریکرز، کونٹیکٹرز، تھرمل ریلے اور کاپر بس بارز کو ترتیب دینے کے لیے کیا جاتا ہے۔

مرکزی سرکٹ میں بڑے کرنٹ سے پیدا ہونے والے برقی مقناطیسی مداخلت کو کنٹرول سرکٹ کی سگنل کی درستگی کو متاثر کرنے سے روکنے کے لیے اوپری اور نچلے حصے کو جسمانی طور پر الگ تھلگ کیا جاتا ہے۔ ایک ہی وقت میں، لائنوں کی کراس مداخلت نمایاں طور پر کم ہو گئی ہے، اور دیکھ بھال کے دوران امتیازی لکیریں ایک نظر میں واضح ہیں۔

تار کا گزرنا: اوپری اور نچلے حصے ایک دوسرے سے جڑے ہوئے ہیں، اور کوئی سائیڈ وائنڈنگ استعمال نہیں کی جاتی ہے۔

تقسیم کے درمیان میں ایک لمبی پٹی کی شکل کا تار کا راستہ کھولا جاتا ہے۔ اوپری اور نچلے حصوں کے درمیان کی تاروں کو وائرنگ کے لیے باکس کے اطراف میں جانے کے بغیر اس راستے سے براہ راست جوڑا جا سکتا ہے۔ یہ تفصیلی ڈیزائن وائرنگ کے راستے کو مختصر اور باقاعدہ بناتا ہے۔ کیبل ٹرے کو بچھانے کے لیے کیبل کراسنگ کے ساتھ براہ راست منسلک کیا جا سکتا ہے، اس کے ساتھ ساتھ اسمبلی کی کارکردگی اور جمالیاتی اپیل کو بڑھایا جا سکتا ہے۔

چاروں کونوں پر پہلے سے نصب سٹینلیس سٹیل کے فکسڈ سٹڈز: سائٹ پر ڈرلنگ اور ٹیپ کرنے کی ضرورت کو ختم کرنا

سٹینلیس سٹیل کے فکسڈ بولٹ سٹڈز کو کابینہ کے اوپری اور نچلے دونوں حصوں کے چاروں کونوں پر پہلے سے ویلڈیڈ کیا جاتا ہے، ڈیزائن کی ایک اہم خصوصیت جو مجموعی طور پر اسمبلی کے وقت کو نمایاں طور پر کم کرتی ہے۔ روایتی کیبنٹ تنصیبات میں، برقی اجزاء کو نصب کرنے کے لیے سائٹ پر پیمائش، پوزیشننگ، ڈرلنگ، اور ٹیپنگ کی ضرورت ہوتی ہے—ایسے عمل جو نہ صرف وقت طلب ہوتے ہیں بلکہ غلط طریقے سے سوراخوں کا خطرہ بھی رکھتے ہیں جو غیر محفوظ تنصیبات کا باعث بنتے ہیں۔ پہلے سے نصب شدہ سٹڈز کے ساتھ، اس عمل کو شیٹ میٹل فیبریکیشن مرحلے میں آگے بڑھایا جاتا ہے۔ کیبنٹ حاصل کرنے پر، اسمبلرز پہلے سے ڈرل کیے گئے سٹڈز پر بولٹ کا استعمال کرتے ہوئے آلات، سرکٹ بریکر ریلوں، ماؤنٹنگ بیک پلیٹس، ٹرمینل بلاکس اور دیگر اجزاء کو براہ راست محفوظ کر سکتے ہیں، جس سے سائٹ پر موجود کسی مشینی کی ضرورت کو ختم کیا جا سکتا ہے۔

مثال کے طور پر 10 سرکٹس والے ڈسٹری بیوشن باکس کو لے کر، پہلے سے نصب بولٹ ڈیزائن تقریباً 30 سے ​​40 منٹ تک اسمبلی کا وقت بچا سکتا ہے۔ بڑے پیمانے پر انجینئرنگ آرڈرز میں، مزدوری اور وقت کے اخراجات میں جمع ہونے والی بچت کافی ہوتی ہے۔

III دروازے کی باڈی اور انسٹالیشن: مکمل سیٹ، درخواست کے مختلف منظرناموں کے لیے موزوں

باکس کا بائیں جانب دروازے کے قلابے لگانے کے لیے مخصوص ہے، اور یہ اسی تفصیلات کے سفید باکس کے دروازے سے مماثل ہے۔ تصویر میں دیکھا جا سکتا ہے کہ ایک ہی بیچ کے دروازے کے پینل سائیڈ پر رکھے ہوئے ہیں، اسمبلی کا انتظار کر رہے ہیں۔ دروازے کے جسم کو گاہک کی ضروریات کے مطابق تالے اور مشاہداتی ونڈوز سے لیس کیا جاسکتا ہے۔ بند کرنے کے بعد، یہ دھول پروف تحفظ حاصل کر سکتا ہے اور غیر پیشہ ور افراد کو غلطیاں کرنے سے روک سکتا ہے۔

تنصیب کا طریقہ بے نقاب دیوار ماونٹڈ قسم کو اپناتا ہے۔ باکس کا پچھلا حصہ لٹکنے والے سوراخوں کے ساتھ محفوظ ہے، جسے بغیر کسی اضافی بریکٹ کے براہ راست دیوار پر لگایا جا سکتا ہے۔ ایسے منظرناموں کے لیے جن کے لیے زمینی تنصیب کی ضرورت ہوتی ہے، ایک بیس بریکٹ بھی اختیاری طور پر لیس کیا جا سکتا ہے۔

چہارم عام درخواست کے منظرنامے۔

ڈبل پرت سے الگ شدہ دھاتی تقسیم خانہ شیل کی معیاری شیٹ میٹل ساخت اور پہلے سے نصب شدہ لچکدار سٹڈ سسٹم اسے مختلف قسم کے اندرونی بجلی کی تقسیم اور کنٹرول کے منظرناموں کے لیے موزوں بناتا ہے۔

بجلی کی تقسیم کی تعمیر: فلور ڈسٹری بیوشن بکس، لائٹنگ کنٹرول بکس، مین سوئچ اور برانچ سوئچ بالترتیب بالترتیب اوپری اور نچلے حصوں میں ترتیب دیے گئے ہیں۔

صنعتی کنٹرول:PLC کنٹرول کابینہ، سامان کے ملاپ کے لیے الیکٹریکل کنٹرول باکس۔ کنٹرولرز اور ٹرمینلز اوپری ٹوکری میں نصب ہیں، اور ڈرائیو کے اجزاء نچلے حصے میں ترتیب دیے گئے ہیں۔

لیبارٹری اور صاف ورکشاپ:سفید پاؤڈر لیپت ظاہری شکل اندرونی ماحول کے مطابق ہے، صاف منظرناموں کی دھول سے پاک اور جمالیاتی ضروریات کو پورا کرتی ہے۔

بیچ انجینئرنگ کی خریداری:معیاری ڈھانچہ بڑے پیمانے پر پیداوار اور تیزی سے ترسیل کی حمایت کرتا ہے، جو بڑے پیمانے پر تعمیراتی منصوبوں کے مرکزی ملاپ کے لیے موزوں ہے۔

V. شیٹ میٹل سے مکمل سیٹ تک: معیاری گولوں کے ساتھ اپنے اسمبلی کے عمل کو آسان بنائیں

Ouyue الیکٹرک صارفین کو زیادہ موثر اور معیاری الیکٹریکل انکلوژر حل فراہم کرنے کے لیے پرعزم ہے۔شیٹ میٹل مینوفیکچرنگ کی سطح. ڈبل کمپارٹمنٹ میٹل انکلوژرز میں انٹیگریٹڈ پارٹیشننگ، پہلے سے نصب ماؤنٹنگ اسٹڈز، اور ایک معیاری فریم شامل ہیں، جو پینل بلڈرز اور انجینئرنگ کنٹریکٹرز انکلوژر پروڈکٹس پیش کرتے ہیں جو اسمبلی کی آسانی کے ساتھ ساختی طاقت کو یکجا کرتے ہیں۔

ایک بار جب پروڈکٹ ڈرائنگ کی تصدیق ہو جاتی ہے، تو تیار شدہ پروڈکٹ کو مکمل کرنے میں صرف 7 دن لگتے ہیں۔چاہے آپ کو اپنی ڈرائنگ کی بنیاد پر معیاری وضاحتیں یا حسب ضرورت ڈیزائن کی ضرورت ہو،براہ کرم ہمیں اپنی تکنیکی ضروریات بھیجیں،اور ہم فوری طور پر حل کی تجاویز اور نمونے کی پیداوار کا شیڈولنگ فراہم کریں گے۔
